Műveletek a chartokkal

A gyakorlatban egy kereskedő általában egy szimbólumablakban több segédablakot is kinyit, ahol indikátorokat helyez el. Korlátozások nincsenek az indikátorok számában, őket bármilyen sorrendben csatolhatjuk. Egy szimbólumablakban levő segédablakok száma sem korlátozott. Mindegyik segédablaknak van száma. A fő ablak száma, ami az árdiagramot tartalmazza és mindig elérhető: 0. Mindegyik indikátor segédablaknak szintén van egy száma. A segédablakokat egyszerűen fölülről lefelé számozzuk: az fő ablak alatti indikátor segédablak száma 1, az alatta lévőé 2, a következőé 3, stb.

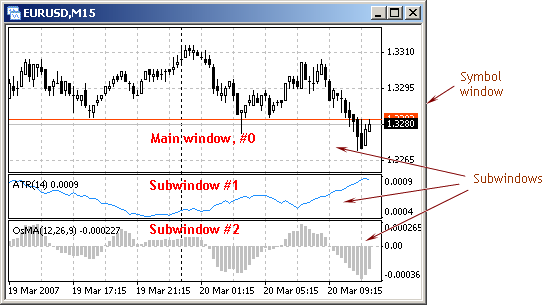

140. ábra a segédablakok elhelyezkedése a szimbólum ablakban.

A segédablakok számát könnyen meghatározhatjuk a következő függvénnyel:

int WindowsTotal()

A függvény visszaküldi az indikátor segédablakok összegét a főablakot is beleértve. A legnagyobb sorszámú (a legalsó) segédablak sorszám 1-el kisebb a szimbólumablakban lévő segédablakok összegénél (a fő ablakot is beleértve, aminek a sorsszáma 0). Ha a 140. ábra esetében valamelyik alkalmazásból végrehajtjuk WindowsTotal() függvényt, a visszaadott érték egyenlő lesz 3-mal, míg a legnagyobb sorszámú (a legalsó) segédablak sorszáma 2 lesz.

A fent ismertetett számozási sorrend megmarad, ha egy új indikátor segédablakot nyitunk vagy egy létező segédablakot törlünk a szimbólumablakból. Ha hozzáadunk egy új segédablakot az minden más segédablak alatt fog megjelenni és sorszáma 1-el több a fölötte lévő utolsó ablak sorszámánál. Ha törölünk egy segédablakot a szimbólumablakból, minden ez alatti segédablak automatikusan újra fog számozódni - mindegyikük száma 1-el kisebb lesz.

int WindowFind(string name)

A függvény visszaküldi annak a segédablaknak a számát, ahol a 'name' paraméterben megadott indikátort megtalálta. Ha nem talált ilyen ablakot, akkor -1-et küld vissza. Az egyéni indikátor az init() futtása alatt saját magát nem találja meg (0-t fog visszaküldeni a WindowFind()).

Paraméterek:

name - az indikátor rövid neve.

Egy szimbólumablakban levő segédablakok száma bármelyik pillanatban változhat, ha a felhasználó töröl egy indikátort. Ezért egy olyan alkalmazás algoritmusának, ami támogatja a grafikus objektumok ellenőrzését, folytonosan követnie kell az ablakok számát, amikben az indikátorokat futtatjuk.

A feladat megoldásához válasszunk az RSI és Momentum indikátorokat. Az Expert Advisor általános algoritmusát ennek megfelelően építjük fel. Az init() függvényben megadjuk azokat a szövegeket, amelyeket majd az indikátoroktól függően fogunk látni a képernyőn, ezeket a számításokat csak egyszer hajtjuk végre a programban. A start() függvényben neked kell kiválasztanod az indikátor üzenetet, meg határozni a segédablakok elérhetőségét és a számát, azután a helyzetnek megfelelően meg jeleníteni a megfelelő üzenetet a megfelelő segédablakban. A deinit() függvény végrehajtásakor törölni kell minden grafikus objektumot, amit a program létrehozott. Lent látható a  charts.mq4 EA, amely vezérli a grafikus objektumokat a szimbólumablakban és a segédablakban.

//-----------------------------------------------------------------------------------
// charts.mq4
// The code should be used for educational purpose only.
//------------------------------------------------------------------------------ 1 --
int Win_Mom_old=0, // Old number of subwindow Moment.
 Win_RSI_old=0; // Old number of subwindow RSI
color Color[5]; // Declaration of the color array
string Text[5]; // Declaration of the string array
//------------------------------------------------------------------------------ 2 --
int init() // Special function init()
 {
 Win_RSI_old=0; // Technical moment
 Win_Mom_old=0; // Technical moment

 Text[0]= "RSI(14) is below 30. Buy";  // Texts for situations RSI
 Text[1]= "RSI(14) is above 70. Sell"; // Texts for situations RSI
 Text[2]= "RSI(14) is between 30 and 70"; // Texts for situations RSI
 Text[3]= "Momentum(14) is growing"; // Texts for situations Momentum
 Text[4]= "Momentum(14) is sinking"; // Texts for situations Momentum
 Color[0]= DeepSkyBlue;  // Object color for ..
 Color[1]= LightPink; // .. different situations ..
 Color[2]= Orange; // .. of the indicator RSI
 Color[3]= Color[0]; // The same colors for Momentum
 Color[4]= Color[1]; // The same colors for Momentum

 Create_RSI(0); // Creation of the first object
 Create_Mom(0); // Creation of the second object
 Main(); // Call to user-defined function
 return; // Exit init()
 }
//------------------------------------------------------------------------------ 3 --
int start() // Special function 'start'
 {
 Main(); // Call to the user-defined function
 return; // Exit start()
 }
//------------------------------------------------------------------------------ 4 --
int deinit() // Special function deinit()
 {
 ObjectDelete("Obj_RSI"); // Deletion of the object
 ObjectDelete("Obj_Mom"); // Deletion of the object
 return; // Exit deinit()
 }
//------------------------------------------------------------------------------ 5 --
int Main() // User-defined function
 {
 int // Integer variables
 Win_RSI_new=0, // New number of the subwindow RSI
 Win_Mom_new=0,  // New number of the subwindow Moment.
 Ind_RSI, Ind_Mom; // Indexes for situations
 double // Real variables
 RSI, // Value of RSI on bar 0
 Mom_0, Mom_1; // Value of Mom. on bars 0 and 1
//------------------------------------------------------------------------------ 6 --
 RSI=iRSI(NULL,0,14,PRICE_CLOSE,0);  // RSI(14) on zero bar
 Ind_RSI=2; // RSI between levels 30 and 70
 if(RSI < 30)Ind_RSI=0; // RSI at the bottom. To buy
 if(RSI > 70)Ind_RSI=1; // RSI on the top. To sell
//------------------------------------------------------------------------------ 7 --
 Win_RSI_new=WindowFind("RSI(14)"); // Window number of indicator RSI
 if(Win_RSI_new==-1) Win_RSI_new=0; // If there is no ind., then the main window
 if(Win_RSI_new!=Win_RSI_old) // Deleted or placed ..
 { // .. window of indicator RSI
 ObjectDelete("Obj_RSI"); // Deletion of the object
 Create_RSI(Win_RSI_new); // Create an object in the desired window
 Win_RSI_old=Win_RSI_new; // Remember this window
 } // Change the textual description:
 ObjectSetText("Obj_RSI",Text[Ind_RSI],10,"Arial",Color[Ind_RSI]);
//------------------------------------------------------------------------------ 8 --
 Mom_0=iMomentum(NULL,0,14,PRICE_CLOSE,0); // Value on zero bar
 Mom_1=iMomentum(NULL,0,14,PRICE_CLOSE,1); // Value on the preceding bar
 if(Mom_0 >=Mom_1)Ind_Mom=3; // Indicator line goes up
 if(Mom_0 < Mom_1)Ind_Mom=4; // Indicator line goes down
//------------------------------------------------------------------------------ 9 --
 Win_Mom_new=WindowFind("Momentum(14)"); // Window number of indicator Momen
 if(Win_Mom_new==-1) Win_Mom_new=0; // If there is no ind., then the main window
 if(Win_Mom_new!=Win_Mom_old) // Deleted or placed ..
 { // .. the window of Momentum indicator
 ObjectDelete("Obj_Mom"); // Deletion of the object
 Create_Mom(Win_Mom_new); // Create an object in the desired window
 Win_Mom_old=Win_Mom_new; // Remember this window
 } // Change the textual description:
 ObjectSetText("Obj_Mom",Text[Ind_Mom],10,"Arial",Color[Ind_Mom]);
//----------------------------------------------------------------------------- 10 --
 WindowRedraw(); // Redrawing the image
 return; // Exit the user-defined function
 }
//----------------------------------------------------------------------------- 11 --
int Create_RSI(int Win) // User-defined function
 { // ..of creation of an object
 ObjectCreate("Obj_RSI",OBJ_LABEL, Win, 0,0); // Creation of an object
 ObjectSet("Obj_RSI", OBJPROP_CORNER, 0); // Anchoring to an angle
 ObjectSet("Obj_RSI", OBJPROP_XDISTANCE, 3); // Coordinate X
 if (Win==0)
 ObjectSet("Obj_RSI",OBJPROP_YDISTANCE,20);// Coordinate Y
 else
 ObjectSet("Obj_RSI",OBJPROP_YDISTANCE,15);// Coordinate Y
 return; // Exit the user-defined function
 }
//----------------------------------------------------------------------------- 12 --
int Create_Mom(int Win) // User-defined function
 { // ..creating an object
 ObjectCreate("Obj_Mom",OBJ_LABEL, Win, 0,0); // Creation of an object
 ObjectSet("Obj_Mom", OBJPROP_CORNER, 0); // Anchoring to an angle
 ObjectSet("Obj_Mom", OBJPROP_XDISTANCE, 3); // Coordinate X
 if (Win==0)
 ObjectSet("Obj_Mom",OBJPROP_YDISTANCE, 5);// Coordinate Y
 else
 ObjectSet("Obj_Mom",OBJPROP_YDISTANCE,15);// Coordinate Y
 return; // Exit the user-defined function
 }
//----------------------------------------------------------------------------- 13 --

Mielőtt a fenti kódot részletesen megvizsgálnánk, tekintsük át annak néhány jellemzőjét. Ha egy grafikus objektumot egyszer létrehoztunk (ebben az esetben a szövegeket) úgy tűnik, hogy az folyamatosan jelen van a képernyőn. A látható szövegről azt hihetnénk, hogy az pontosan visszatükrözi a jelenlegi helyzetet. A szöveg tartalmát meg kell változtatni a start() függvény minden végrehajtásánál minden ticknél. Azonban, amikor a különböző időkeretek között kapcsolgatjuk az ablakot, ahová az EA-t csatoltuk, a program végrehajtja a következő lépéseket: deinit(), init(), (várakozás a következő tickre), és start(). A start() legelső végrehajtásakor létrehozott objektum minden alkalommal, amikor egy másik időkeretbe kapcsolunk, a következő tick megérkezéséig el fog tűnni a képernyőről. Ez különösen akkor nagyon kellemetlen, ha gyakran kapcsolgatunk az időkeretek között.

Egy megfelelően felépített programban a szükséges üzeneteket a képernyőn abban a pillanatban megjelenítjük, ahogy a programot a szimbólumablakhoz csatoltuk, vagy az időkeretet váltunk (nem várunk vele az új tick érkezésére). Ezért a szükséges kódrészeket végrehajtjuk minden ticknél a start() különleges függvény indításánál, és az init() különleges függvény végrehajtásakor is. Azért hogy ne kelljen megismételni ugyanazt a kódot mindkét különleges függvényben, a kódot különálló felhasználói függvénybe írjuk. Ezért tartalmazza az EA a Main() felhasználói függvényt. Ezt a függvényt hívjuk az inicializáláskor (2-3 blokk) és az EA további működése során minden ticknél (3-4 blokk).

A programban (11-13 blokk), van még két további felhasználói függvény - Create_RSI() és Create_Mom(), melyek feladata az objektumok létrehozása és tulajdonságaik módosítása. Az init() függvény végrehajtásánál a szükséges objektumokat ezen függvények segítségével létrehozzuk. A Main() függvény hívása következtében létrejönnek az objektumok (a megfelelő színű szövegek megjelennek a kívánt ablakban).

Vizsgáljuk meg a Main() függvényt (5-11 blokk) alaposan. A 6-7 blokkban az RSI indikátor értékét számoljuk ki. Attól függően, hogy az indikátor értéke 70 fölött, 30 alatt, vagy a két érték közötti tartományon belül van, az Ind_RSI változó különböző értéket fog kapni. Ezt az értéket tömbindexként fogjuk használni a Color[] és Text[] tömbökhöz ( 7-8 blokk) és ezzel megváltoztatjuk az Obj_RSI grafikus objektum (a felirat) tulajdonságait.

7-8.blokk: Meghatározzuk, hogy melyik ablakban helyezkedik el az RSI indikátor:

 Win_RSI_new = WindowFind("RSI(14)");// Window number of indicator RSI

Az RSI(14) string értéket átadott paraméterként használjuk. Ez annak az indikátornak a rövid neve, aminek a helyét észlelni kell. Ebben az esetben az összes karakter, köztük a zárójelek és számjegyek alkotja a nevet. Ez azért szükséges, mert ugyanazon indikátor, különböző paraméterekkel lehet különböző ablakokhoz csatolva például: RSI(14), RSI(21) és RSI(34). Mindegyik segédablaknak, ahová ezeket az indikátorokat csatoltuk van saját száma. A könnyebb azoníthatóság érdekében kaptak a technikai indikátorok rövid nevet. A technikai indikátorok rövid neve látható a segédablakában a bal felső sarokban (egy egyéni indikátor rövid nevét létrehozhatja a programozó, ha használja az IndicatorShortName() függvényt).

Ha a keresett indikátor nincs a szimbólumablakba, a Win_RSI_new változó (a segédablak száma ahol az üzenetet be kellene mutatni) -1 lesz, vagyis nincs ilyen ablak. Ebben az esetben a program a grafikus objektumot (az üzenetet) a 0 sorszámú ablakban jeleníti meg, vagyis a főablakban:

 if(Win_RSI_new == -1) Win_RSI_new=0;// If there is no ind., then the main window

A program működése alatt a felhasználó törölhet egy létező indikátort, vagy helyezhet el újakat. Hogy a program figyelemmel tudja követni a változásokat, használjuk a Win_RSI_old és Win_Mom_old globális változókat. Mindkét változó értéke annak a segédablaknak a száma, ahol az objektumot korábban létrehoztuk. Ha a Win_RSI_new és Win_RSI_old változók értékei nem esnek egybe, ez azt jelenti, hogy indikátorablakot csatoltunk vagy töröltünk (az előző tick óta). Mindkét esetben a korábban megalkotott objektumot törölni kell, és egy újat kell létrehozni a kívánt ablakban:

 ObjectDelete("Obj_RSI"); // Deletion of the object
 Create_RSI(Win_RSI_new); // Create an object in the desired window

Miután az objektumot létrehoztuk a Win_RSI_new paraméternek megfelelő ablakban, a Win_RSI_old változónak is ezt az értéket adjuk, vagyis a program emlékszik az ablak számára, amiben a grafikus objektumot létrehoztuk:

 Win_RSI_old = Win_RSI_new; // Remember this window

Ha a Win_RSI_new és Win_RSI_old változók értékei azonosak, ez azt jelenti, hogy elegendő a szövegre vonatkozó paramétereket beállítani (és a paraméterek módosítását az objektumok jelenlegi helyén végrehajtani). Hasonlóan, mint az új objektumok létrehozásakor:

 ObjectSetText("Obj_RSI",Text[Ind_RSI],10,"Arial",Color[Ind_RSI]);

Ugyanilyen számításokat végzünk a másik segédablakra a Momentum indikátorral (8-10 blokk). A Main() függvény végén, minden elérhető grafikus objektumot újrarajzolunk WindowRedraw() függvény végrehajtásával.

Könnyű észrevenni, hogy a segédablakokban lévő grafikus objektumokat kezelő program globális változókat használ (használhatna statikus változókat is). Ilyenkor, a program kódolása közben fokozattan kell figyelni arra, hogy milyen értékeket vehetnek fel a különböző helyzetekben a globális változók, és, hogy ez milyen eredménnyel végződhet. A programban, amit fent láthatunk a globális változókat nullázzuk az init() függvényben :

 Win_RSI_old = 0; // Technical moment
 Win_Mom_old = 0; // Technical moment

Ezek a sorok azért vannak a programban, mert a globális változók csak akkor veszítik el az értékeiket, ha a felhasználó leállította az alkalmazási program végrehajtását a szimbólumablakban. Azonban, ha a felhasználó külső változókat állít be vagy időkeretet vált, a program keresztülmegy a deinicializáción és utána rögtön az inicializáláson, de a globális változók értékei megmaradnak.

Figyeljük meg, hogy mi történne, ha ezek a sorok hiányoznának a programból! Tegyük fel, hogy, amikor a felhasználó időkeretet vált mindkét indikátor a segédablakban van, az 1.-ben és a 2.-ban. A szóban forgó példában, mikor a program a deinicializációt végrehajtja, a grafikus objektumok törlődnek. Az init() különleges függvény végrehajtásánál, az objektumokat a nulla ablakban hozzuk létre. A Main() függvény végrehajtásánál a 7-8 és 9-10 blokkokban, a program összehasonlítja azon ablak számát, amiben az objektumot el kell helyezni, és azon ablak számát amiben az objektum az előző ticknél volt. Valójában, a tárgyak a nulla ablakban vannak, de a globális változók értékei más eredményt fognak mutatni, értékük 1 és 2 lesz. Végül a grafikus objektumok addig fognak maradni a fő ablakban, amíg a felhasználó le nem választja a megfelelő indikátorokat. Azért hogy meg akadályozzuk ezeket a nemkívánatos fejleményeket, a program elvégzi a globális változók nullázását az init() függvény végrehajtásánál. Így ezeknek a változóknak az értékei a valóságos helyzetet tükrözik.

 A charts.mq4 EA végrehajtása után az ablakok és grafikus objektumok következő kombinációit láthatjuk:

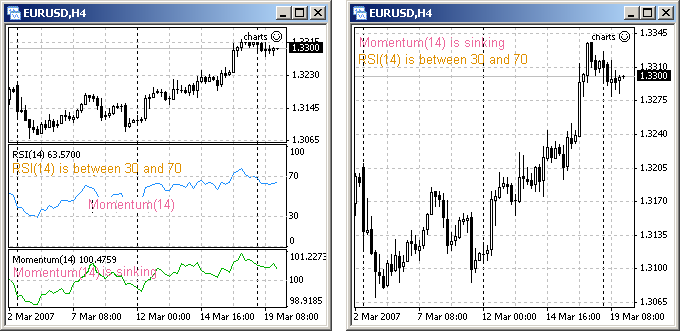

141. ábra. A grafikus objektumok megjelenítése egy szimbólumablakban és segédablakaiban.

Ha mindkét indikátor a szimbólumablakban van, a megfelelő grafikus objektumok a saját segédablakaikban fognak meg jelenni. Ha ezek az indikátorok nincsenek csatolva, akkor mindkét objektumot a fő ablakban fogja létre hozni a program. Bármelyik indikátor hozzáadása vagy törlése, amit a programban szerepeltetünk, azzal fog végződni, hogy a grafikus objektum a megfelelő ablakba fog vándorolni. Egyéb indikátorok hozzáadása vagy törlése a szimbólumablakból nem fog előidézni semmilyen változást.

Észre kell venni, hogy azt az esetet, amikor a felhasználó töröl egy grafikus objektumot, nem dolgozzuk föl ebben a programban. Egy programnak, amit a gyakorlati kereskedelmedben használnak, tartalmaznia kell az ilyen helyzet elemzését az azt követő helyreállítást (lásd a 33. feladat megoldását).
